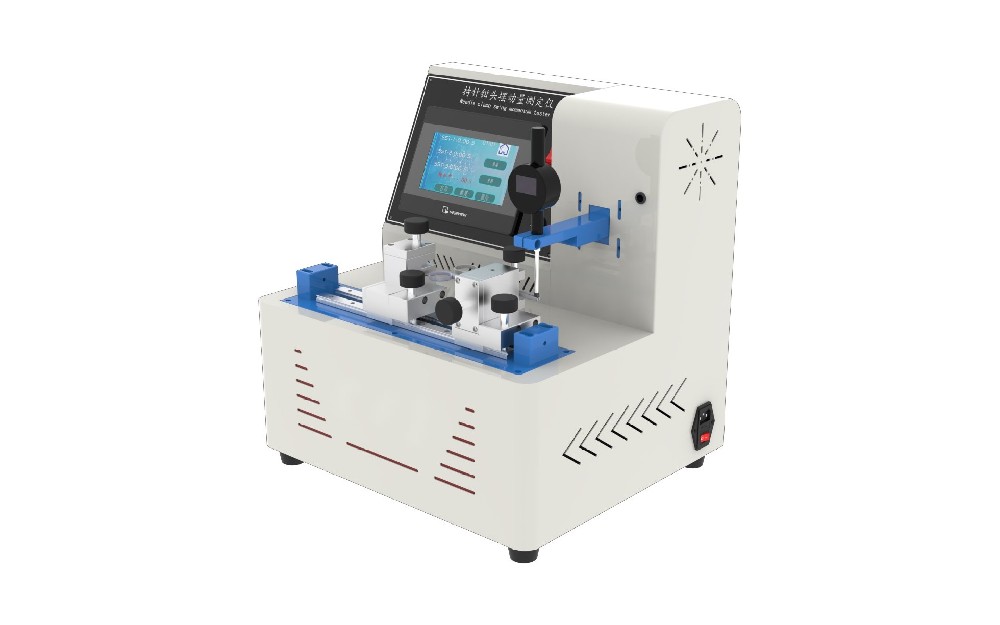

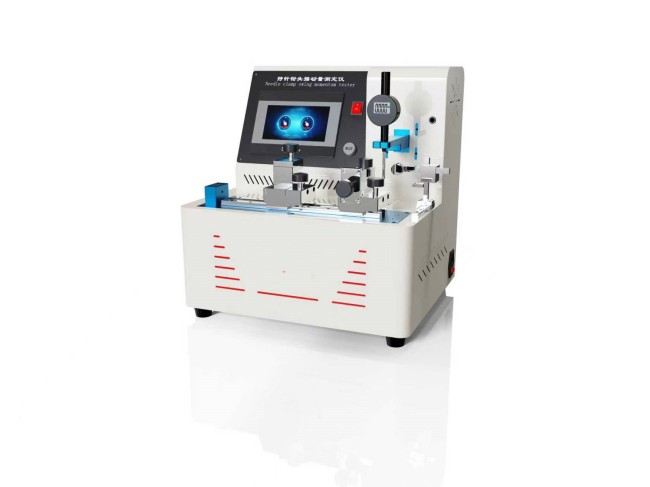

持针钳钳头端摆动量测试仪
一、核心功能与测试原理
1、摆动量定义
通过杠杆原理测量医用钳（含持针钳）钳头端在受力时的摆动幅度，反映器械操作稳定性。测试时需固定钳体鳃轴，施加规定摆动力后读取百分表位移值。
2、标准化流程
预处理：清洁钳体鳃部、头端及锁止牙，确保无油污或异物干扰；
校准：调整鳃轴与支承件中心重合，使钳体水平且摆动片自由活动；
施力测量：按规格施加下摆动力（例：小型钳1N，大型钳2N），记录百分表位移值，重复3次取均值。
二、设备配置与技术参数
模块 | 技术说明 |
控制系统 | PLC控制系统 |
操作界面 | 彩色7寸触摸屏，中英文切换 |
测试千分表 | 0-50mm，精度0.001mm，带数据线和测试软件 |
可任意设定压力输出值，检定误差不大于读数的±1% | |
测试持续时间 | 0.1s-99.9min，误差不大于±0.1s |
测压机构 | 内置 |
整机功率 | 70W |
打印机 | 机载针式打印机 |
电源 | AC90V-240V/50Hz（自适应宽电压） |
外形尺寸 | 500*500*440（mm） |
三、执行标准与用途
符合标准：
严格遵循YY/T 1031-2016标准
用途
适用于麻醉包过滤器、管路、导管、快速接头等。
四、应用场景
生产质检：医疗器械厂商全检/抽检产线产品；
第三方检测：认证机构出具合规报告（如YY/T 1031-2016）；
临床优化：手术室快速评估器械损耗，确保操作精度。
质控意义：摆动量超标（>0.05mm）的持针钳易导致缝合偏差，通过检测可降低手术操作风险。
五、配置清单
主机1台；
测试软件1套；
说明书1份;
合格证1份;
保修卡1份;
签收单1份;
铭牌1块;
电源线1根;
扳手1套;
宣传册若干;
