面料刚软度测试仪

概述：

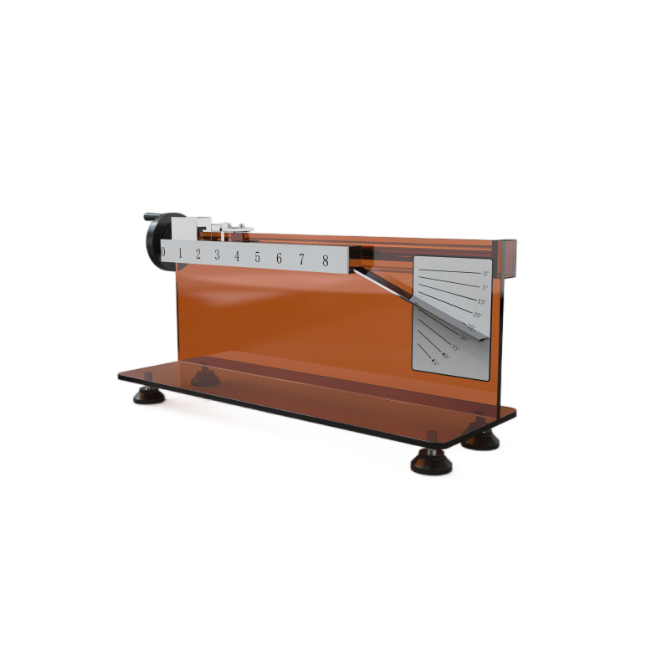

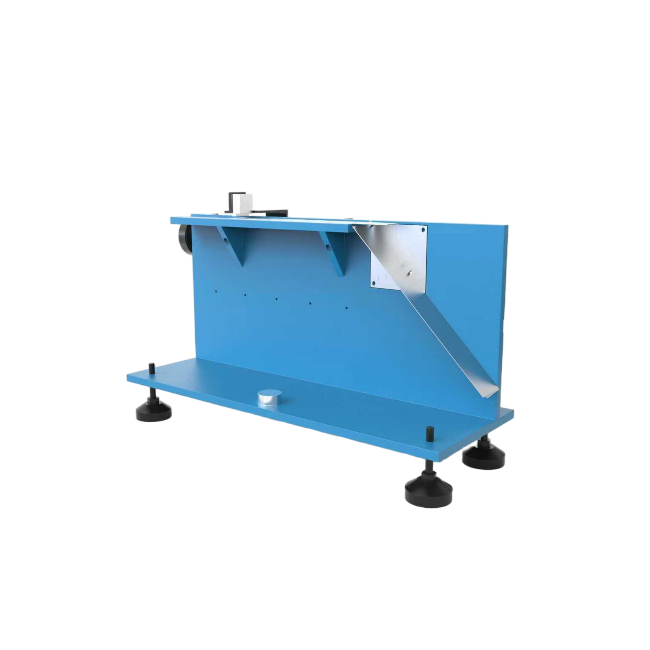

面料刚软度测试仪是测试织物抗弯曲性能的仪器，包括弯折支架、刻度尺等，可测量织物的弯曲高度、弯曲刚度及弯曲模量

测试原理：

基于斜面悬臂法，该方法模拟织物在实际受力下的弯曲行为:

将矩形试样(如25mmx250mm)平铺于可调角度斜面（41.5°至45°），一端固定为悬臂梁

推动试样使其自由端缓慢下弯，当接触红外检测斜面时，仪器自动记录伸出长度（L）。

通过抗弯长度（c≈L/2）和弯曲刚度（G=m·c3.10-3，m为面密度）计算硬挺度，值越大表明材料越不易弯曲

执行标准：

GB/T 18318.1-2009 《纺织品弯曲性能的测定 第一部分  斜面法》

‌ZB W04003‌-87《织物硬挺度试验方法 斜面悬臂法》

ISO9073-7， ASTM D1388等

基本参数：

1‌斜面控制系统‌

‌角度可调范围‌：41.5°、43.5°、45°

2‌力学加载模块

‌压板钢尺质量‌：250g±10g

‌压板钢尺宽度‌：25±1mm

‌最大测试行程‌：0~200mm

三、操作步骤

1、按相应标准（GB/T4669或GB/T24218.1）测定和计算试样的单位面积质量。

2、调节仪器的水平。将试样放在平台上,试样的一端与平台的前缘重合。将钢尺放在试样上,钢尺的零点与平台上的标记D对准。以一定的速度向前推动钢尺和试样,使试样伸出平台的前缘,并在其自重下弯曲,直到试样伸出端与斜面接触。记录标记D对应的钢尺刻度作为试样的伸出长度。

3、 重复2对同一试样的另一面进行试验。再次重复对试样的另一端的两面进行试验。

注:放置仪器要有利于观察钢尺上的零点和试样与斜面的接触,在水平方向保证读数的准确。
