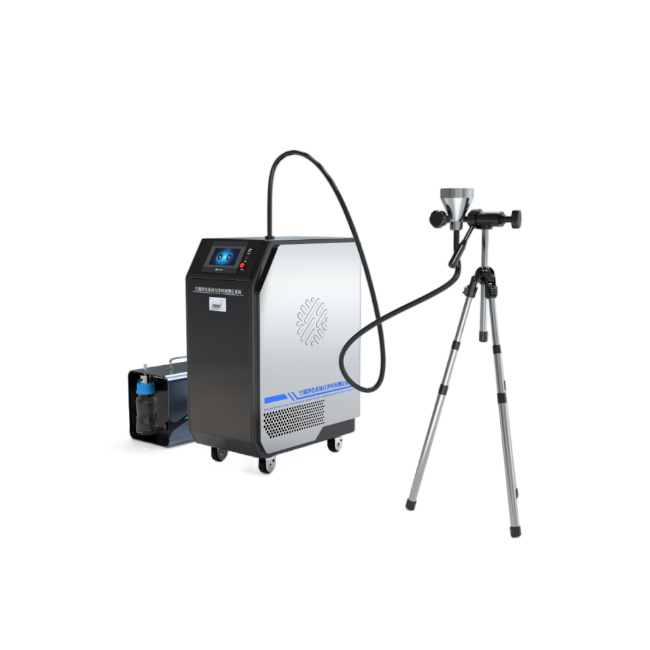

空调净化系统自净时间测定系统

一、概述：

空调净化系统自净时间测定系统产生颗粒后在一定时间内恢复到规定级别的自净能力是空气净化系统最重要功能之一自净时间的长短反应了空气净化系统清除尘埃粒子的能力。为保证该空气净化系统的自净能力满足生产工艺要求，对其自净时间进行确认

二、测试标准

14644-3-2019 《洁净室及相关受控环境标准-第3部》

三、技术参数

控制系统：PLC

操作界面：7寸彩色触摸屏

粒子计数器：采样流量28.3L/min  灵敏度：0.3μm，

稀释器：100:1

气溶胶发生器：PAO或DOP等标准气溶胶

 测试时间：0~99min99s 计时精度：±1s 可设置

电源：AC220V 50HZ

尺寸：外形尺寸：350毫米

四、采样布局：

1）采样点布局:工作区高度（0.8-1.2米）设置多点监测，消除气流不均影响。

2）发烟位置：离地高度≥1.8m，确保空间均匀分布。

3）系统响应时间:设备自净完成时间≤5分钟，避免背景干扰。

4）环境适应性:温度15-25°C，湿度30-60%RH，保障设备稳定性。

五、数据有效性标准：

浓度判定:连续3次采样值均≤设计浓度，方认定达标

时间记录精度‌：时间戳分辨率≤1秒，确保自净时间计算精确到秒级‌

配置

主机一台

说明书1份

保修卡 1份

合格证1份

扳手1套
