呼吸管路气流阻力测试仪、麻醉导管气流阻力测试仪
一、产品特点
优点 | 7寸彩色触摸屏控制，直观的操作界面，带来操作体验的极大提升，集成化操作系统，测试稳定，数据安全可靠。 |
核心竞争力 | 操作简单方便，设备故障率低，使用国内或进口先进检测元件，整机操作顺畅，误差小，使用年限长。 |
数据显示 | 1、实时显示力值、时间 2、内置大容量存储器，可存储不少于1000组测试数据（数据保留7日） 3、配备USB接口，可导出测试数据（Excel格式） |
结构特点 | 通电通气就可以使用，简单快捷 |
二、满足标准
标准号 | 名称 |
YY 0450.1-2020 | 麻醉机和呼吸机用呼吸管路 |
ISO 5367-2000 | 用于麻醉设备和呼吸机的呼吸管路 |
三、关键参数
参数项 | 规格 |
控制系统 | 工业级PLC |
操作界面 | 彩色7寸触摸屏，支持中、英文切换、实时动态显示及数据存储（≥200组） |
压力范围 | 0-10Kpa 精度 ±0.1%FS |
流量计 | 0-100L/min 精度 ±2%FS |
接头 | 15mm和22mm |
数据输出 | 嵌入式微型打印机，USB导出口 |
安全配置 | 急停按钮，过载保护 |
外形尺寸 | 550*450*690mm（长*宽*高） |
电源 | 220V 50HZ |
四、计量要求以及测试项介绍
标准号 | 建议计量内容 | 建议计量点 |
YY 0450.1-2020 | 压力传感器： 0-10Kpa 精度±0.1%FS 流量计： 0-100L/min 精度±2%FS | 压力标准中未明确指定 流量标准中未明确指定，建议计量5L/min、20L/min、50L/min |
测试项 | 由测量通过呼吸管路额定流量时气体的压力增量测试气流阻力。 | |
五、完成测试辅助用品（可选配）
标准号 | 仪器或材料名称 | 参考图 |
YY 0461-2003附录A | 满足(23±2)℃温度箱 | / |
/ | 洁净空气或空气压缩机 （0.4Mpa-0.8Mpa）（客户自备） |
|
六、标配物品及用途
名称 | 数量 | 用途 | 参考图 |
主机 | 1台 | 设备整机发货，无需安装 |

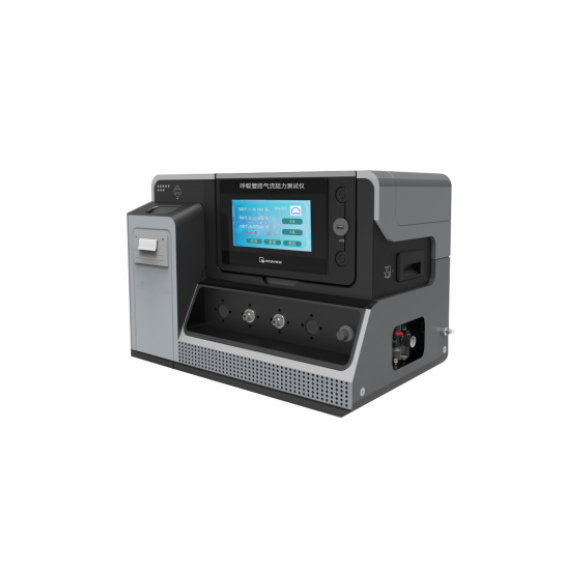

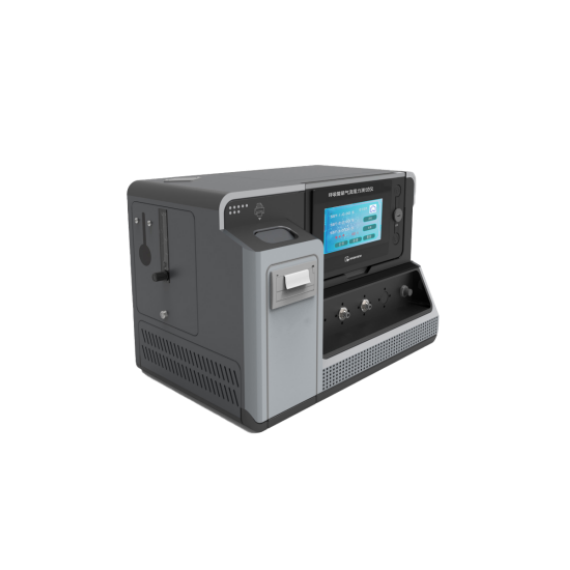

普通款

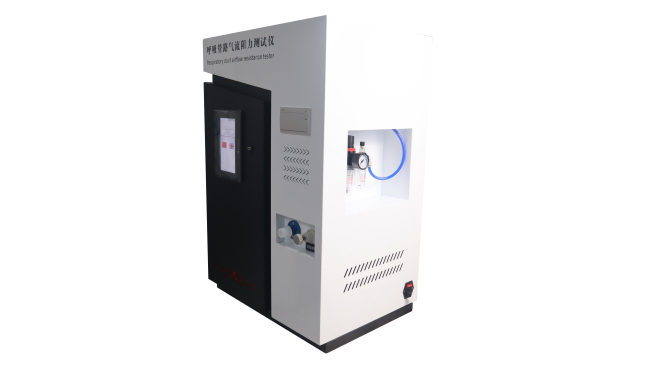

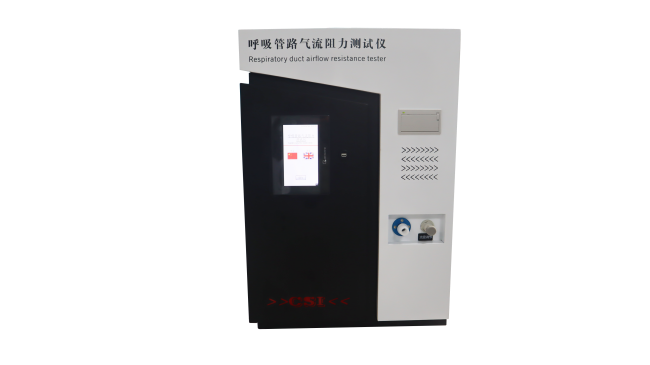

高配款 |
电源线 | 1根 | 设备连接插座使用 | / |
说明书 | 1份 | 介绍设备使用方法及维护保养等 | / |
电子版操作视频 | 1份 | 指导操作流程，学习更方便 | / |
合格证及保修卡 | 1份 | 出厂质检，质保服务 | / |
铭牌 | 1个 | 设备出厂标识 | / |
七、满足标准其他测试项的仪器（完整资料可咨询销售）
标准号及测试项 | 仪器名称 | 图片 |
YY0461-2003 附录B、C ISO5367-2000 附录B、C | 呼吸管路外圆锥接头连接牢固度测试仪
|
|
YY0461-2003 附录D ISO5367-2000 附录D | 呼吸管路泄漏测试仪 |
普通款 |
YY0461-2003 附录E ISO5367-2000 附录E | 呼吸管路弯曲气流阻力增加测试仪 |
|
YY0461-2003 附录F ISO5367-2000 附录F | 呼吸管路顺应性测试仪 |
普通款 |
YY0461-2003 附录A、D、E、F ISO5367-2000 YY0461-2003 附录A、D、E、F | 呼吸管路综合性测试仪 |
|
八、应用场景与行业需求
生产企业 | 批量生产过程中，用于出厂前的全检或抽检，确保每批次产品符合要求 |
医疗机构设备维护 | ICU、呼吸科定期检测管路密封性及阻力，避免临床使用中因管路老化导致通气障碍 |
第三方检测机构 | 用于产品认证，提供权威合规报告 |
九、使用注意事项
使用环境 | 建议测试在恒定环境中进行，试件需提前状态调节≥1小时 |
校准维护 | 定期校验压力传感器，避免数据漂移 |
测试样品 | 保持试样整洁干净，无缺陷 |
